泳池水处理工艺流程主要包括池水循环、池水过滤净化和池水消毒三个主要环节。以下是几种常见的泳池水处理工艺流程图及其说明：

1. 颗粒过滤器+全流量半程式臭氧消毒+逆流式池水循环净化处理工艺流程

该工艺流程图如下：

2. 颗粒过滤器+全流量半程式臭氧消毒+顺流式池水循环净化处理工艺流程

该工艺流程图如下：

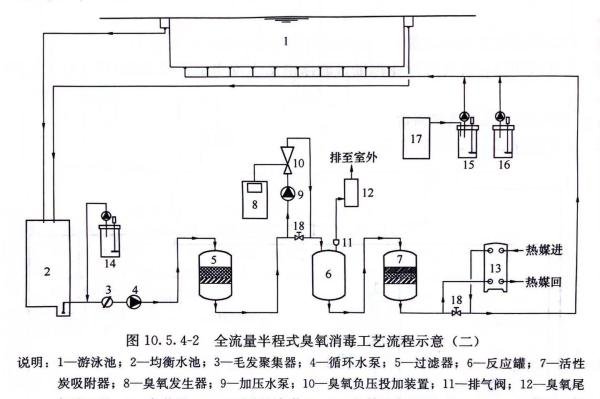

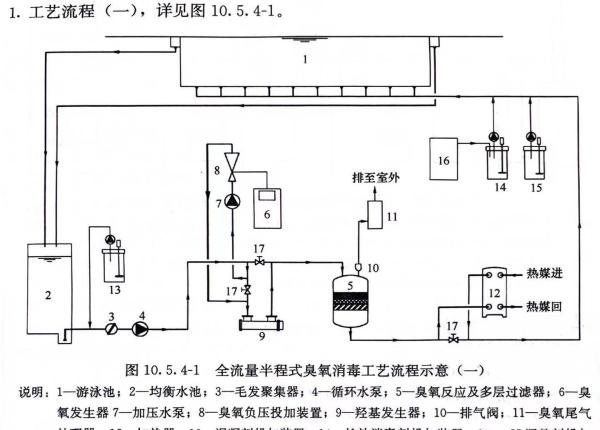

3. 臭氧消毒全流量半程式消毒工艺详细流程

该工艺流程包括两个图示，分别展示了不同阶段的处理过程：

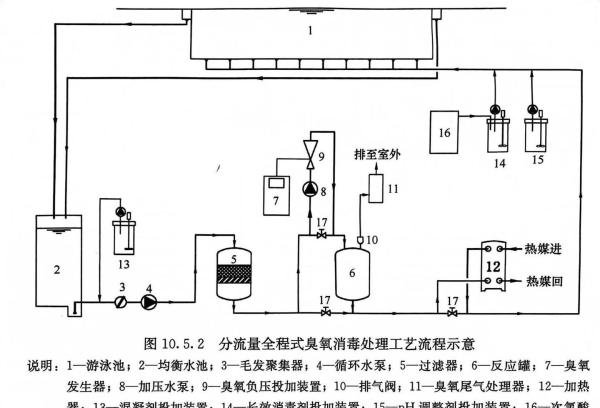

4. 臭氧消毒分流量全程式消毒工艺流程

该工艺流程图如下：

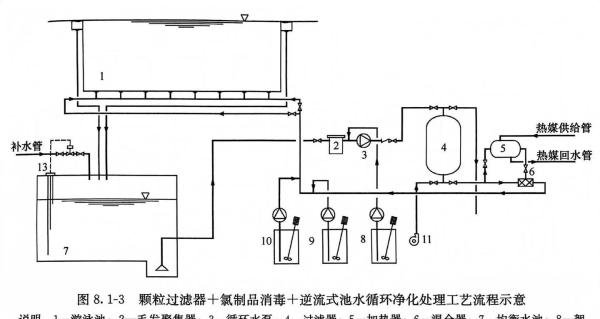

5. 颗粒过滤器+氯制品消毒+逆流式池水循环净化处理工艺流程

该工艺流程图如下：

6. 颗粒过滤器+氯制品消毒+顺流式池水循环净化处理工艺流程

注意事项：

通过以上介绍和图示，可以清晰地了解泳池水处理工艺流程的各个环节和步骤，为泳池水质的保障提供有力支持。
