新型花篮式悬挑脚手架

新型花篮式悬挑脚手架

新型花篮式悬挑脚手架是一种高效且安全的施工工具。以下是对其的详细介绍：

一、定义与背景

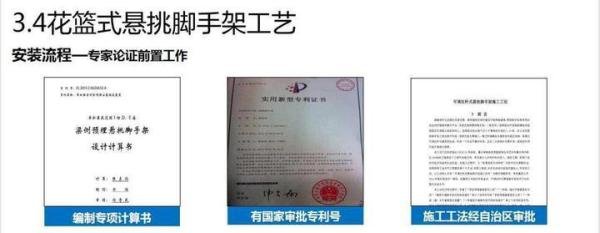

新型花篮式悬挑脚手架，作为一种新技术新工艺，已获得国家住建系统的审批专利。这种脚手架以其独特的结构和安装方式，为建筑施工提供了更为便捷和安全的解决方案。在施工前，需与当地质监站沟通，确认是否需要组织专家进行论证，并准备相应的施工方案和图纸。

二、主要构造与特点

预埋套筒与螺栓连接：

在混凝土浇筑前，于结构梁上预埋套筒。

使用螺栓将型钢与结构稳固连接，安装操作简便且不破坏混凝土构件。

这种连接方式降低了结构渗漏的风险。

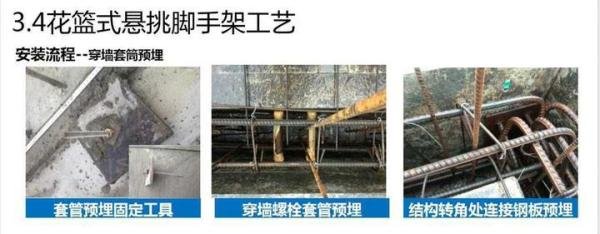

套管固定与精度控制：

使用套管固定工具将25套管精确地固定在结构上。

确保预埋套管的精度，便于后期螺栓的安装和脚手架的搭建。

转角处型钢支座：

悬挑外架转角处需预埋特定尺寸的钢板（如0×250×钢板），并采取焊接方式与结构固定。

型钢采用16号工字钢，确保脚手架的稳定性和承载能力。

钢筋焊接与立杆固定：

在型钢支座挑出端焊接一定长度的钢筋（具体长度需根据设计要求确定）。

这些钢筋用于固定脚手架的立杆，确保整个脚手架系统的稳定性和安全性。

三、施工流程与注意事项

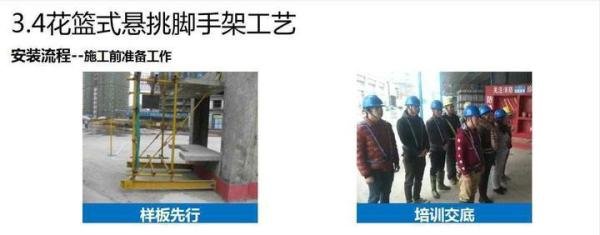

施工准备：

编制详细的施工方案和图纸，明确脚手架的搭设方式、尺寸和位置等。

准备所需的材料和工具，如型钢、螺栓、套管等。

预埋套筒与螺栓安装：

按照设计要求在结构梁上预埋套筒。

待混凝土达到设计强度后，安装螺栓并拧紧。

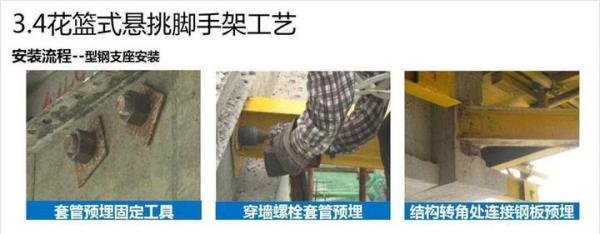

型钢支座安装：

将型钢支座与预埋螺栓连接并固定。

在转角处安装预埋钢板和焊接型钢。

脚手架搭设：

根据施工方案和图纸搭设脚手架。

确保立杆、横杆等构件的连接牢固可靠。

检查与验收：

对搭设完成的脚手架进行全面检查，确保符合设计要求和安全规范。

组织相关人员进行验收，并签署验收记录。

四、优点与应用

优点：

新型花篮式悬挑脚手架具有结构简单、安装方便、承载能力强等优点。

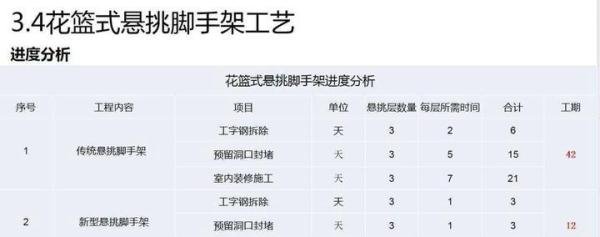

与传统脚手架相比，其更加节省材料、降低成本，并提高了施工效率。

降低了对混凝土构件的破坏和渗漏风险，提高了施工质量和安全性。

应用：

广泛应用于高层建筑、桥梁、隧道等复杂结构的施工中。

特别适用于需要悬挑作业的场合，如外墙装修、幕墙安装等。

五、图片展示

以下是新型花篮式悬挑脚手架在施工过程中的一些图片展示：

综上所述，新型花篮式悬挑脚手架以其独特的结构和优点，在建筑施工中发挥着重要作用。通过合理的施工流程和注意事项，可以确保其安全、高效地服务于各类工程项目。
