在分项工程进度率计划（斜率图）中绘制线条，可按照以下步骤在Excel中操作：

准备数据打开Excel，输入分项工程的时间进度数据（如周次、完成率等）。以5组数据为例，A列为时间（X轴），B列为进度率（Y轴）。

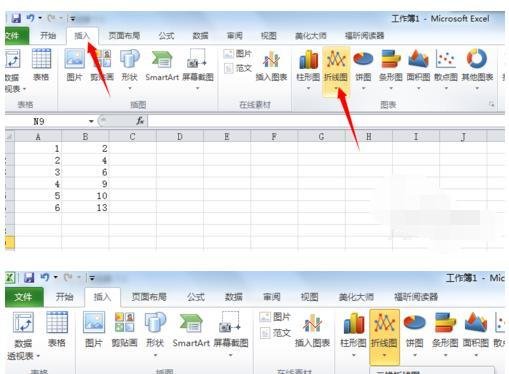

插入折线图点击菜单栏的“插入”，选择“折线图”中的第一种基础折线图。

配置数据系列

右键点击图表，选择“选择数据”。

点击“添加”，在“系列名称”中输入X轴标签（如A列），“系列值”中输入Y轴数据（如B列）。

确认后，图表将显示原始数据折线。

添加趋势线（斜率线）

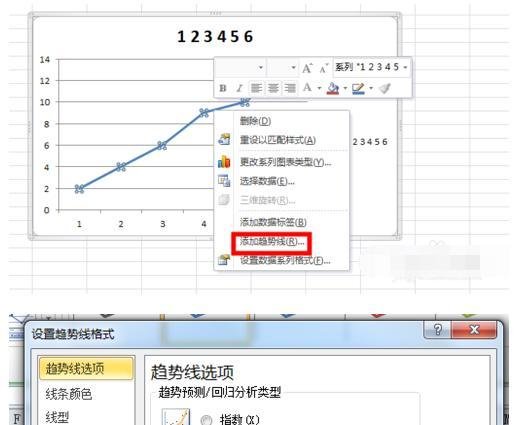

右键点击折线，选择“添加趋势线”。

在弹出窗口中勾选“线性”，并勾选“显示公式”和“显示R平方值”（可选）。

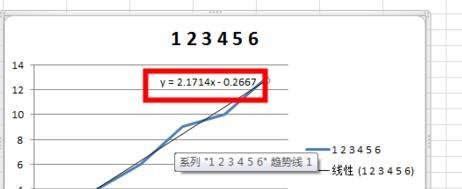

确定后，图表中会显示拟合直线及其斜率公式（如y=2.1714x）。

调整图表样式

右键点击趋势线，选择“设置趋势线格式”，可调整线条颜色、粗细等。

修改坐标轴标题（如X轴为“时间”，Y轴为“进度率%”），并添加图表标题（如“分项工程进度斜率图”）。

关键点说明

通过以上步骤，可快速生成反映分项工程进度变化趋势的斜率图，为项目管理提供直观的数据支持。
