烟气脱硫技术种类繁多，按脱硫过程是否加水和脱硫产物的干湿形态，主要分为湿法、半干法、干法三大类脱硫工艺。下面，我们将结合17张脱硫工艺图，对各类脱硫工艺进行详细解析。

一、湿法脱硫工艺

烧结烟气脱硫

图示：

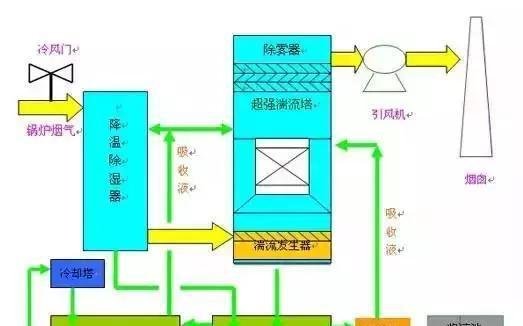

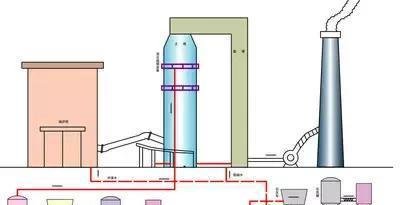

解析：该工艺主要用于处理烧结过程中产生的烟气。通过喷洒脱硫剂（如石灰石浆液）与烟气中的二氧化硫反应，生成硫酸盐等固体产物，实现脱硫目的。

海水脱硫技术

图示：

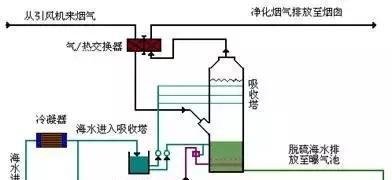

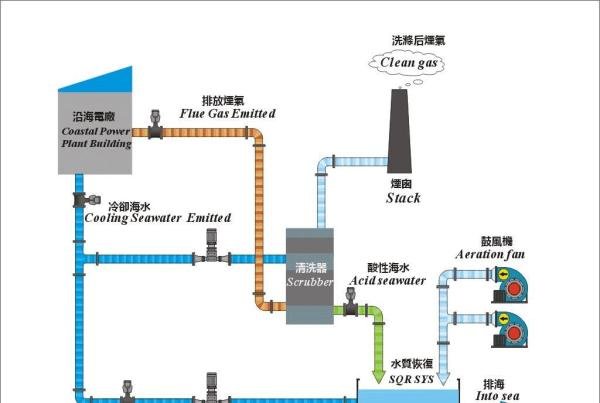

解析：利用海水的天然碱性吸收烟气中的二氧化硫。烟气经过海水喷淋后，二氧化硫被吸收并转化为亚硫酸盐，随后在海水中氧化为硫酸盐，通过自然扩散或人工方式排入大海。

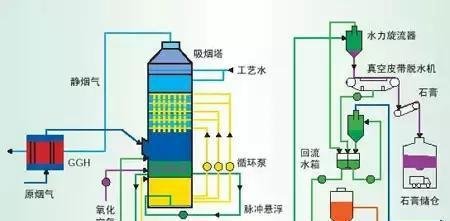

石灰石-石膏湿法烟气脱硫技术

图示：

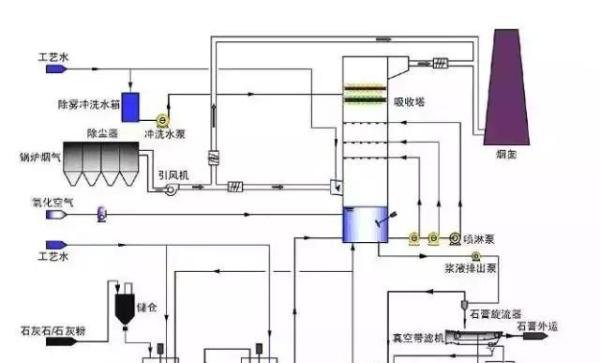

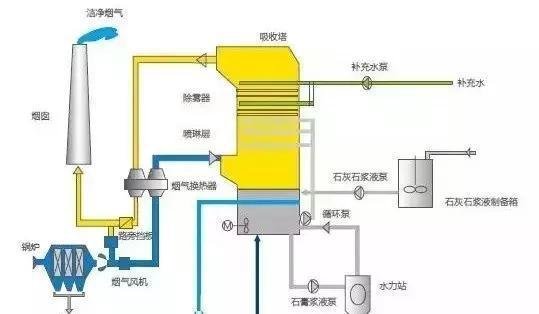

解析：最常用的湿法脱硫技术之一。将石灰石浆液作为脱硫剂，与烟气中的二氧化硫反应生成石膏（硫酸钙）。该技术脱硫效率高，但会产生大量石膏副产物。

氧化镁法烟气脱硫工艺

图示：

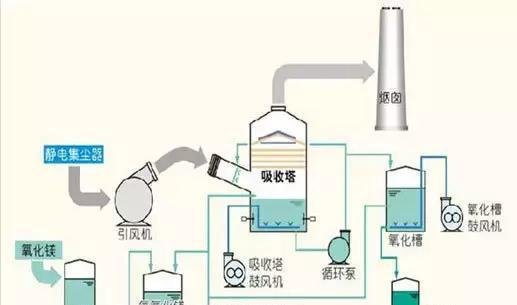

解析：使用氧化镁作为脱硫剂，与烟气中的二氧化硫反应生成亚硫酸镁，再经氧化生成硫酸镁。该技术适用于高硫煤的脱硫处理。

石灰石/石灰-石膏法烟气脱硫工艺

图示：

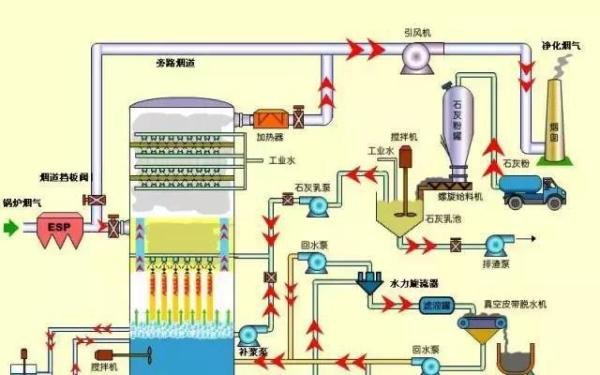

解析：与石灰石-石膏湿法类似，但可使用石灰代替石灰石作为脱硫剂。该技术脱硫效率高，但运行成本较高。

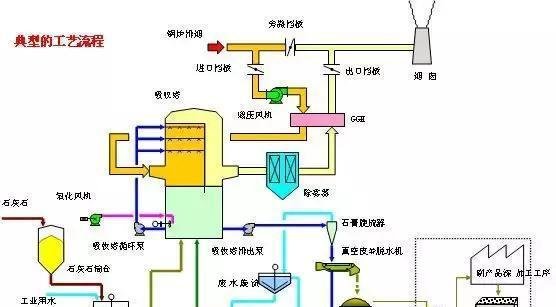

石灰石-石膏湿法脱硫工艺流程图

图示：

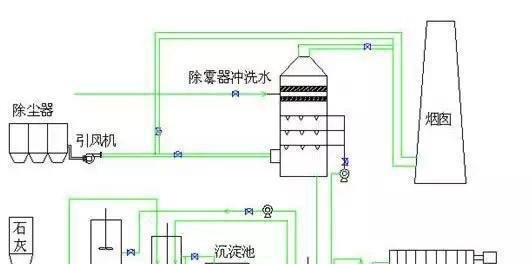

解析：详细展示了石灰石-石膏湿法脱硫的工艺流程，包括烟气预处理、脱硫剂制备、吸收塔脱硫、石膏浆液处理等环节。

二、半干法脱硫工艺

典型双碱法脱硫

图示：

解析：双碱法脱硫是一种半干法脱硫技术，使用两种或多种碱性物质作为脱硫剂。先利用第一种碱性物质吸收二氧化硫，再用第二种碱性物质进行再生。

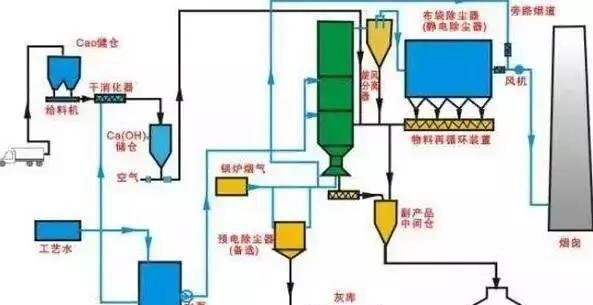

半干法工艺流程图

图示：

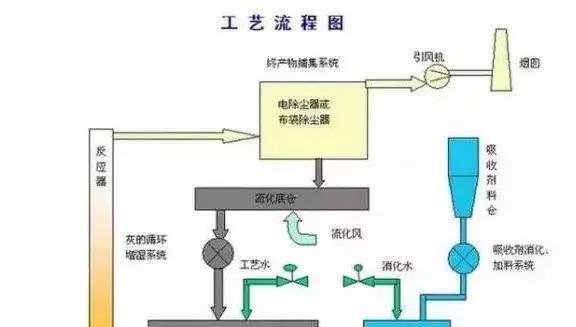

解析：展示了半干法脱硫的工艺流程，包括烟气预处理、脱硫剂制备、脱硫塔反应、固体产物处理等环节。

半干法脱硫工艺流程

图示：

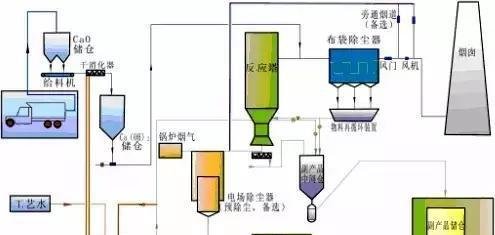

解析：详细描述了半干法脱硫的工艺流程，包括烟气进入脱硫塔、与脱硫剂反应、固体产物收集等环节。

半干法烟气脱硫系统工艺流程图

图示：

解析：展示了半干法烟气脱硫系统的整体工艺流程，包括烟气预处理、脱硫反应、固体产物处理及排放等环节。

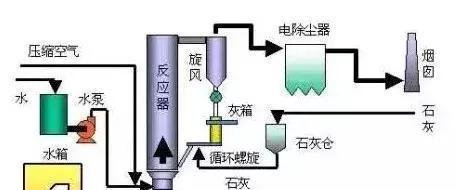

循环流化床脱硫技术工艺流程图

图示：

解析：循环流化床脱硫技术是一种高效的半干法脱硫技术。烟气在流化床中与脱硫剂充分接触反应，实现高效脱硫。该技术具有脱硫效率高、运行稳定等优点。

三、干法脱硫工艺

图示：

解析：该技术将脱硫剂与烟气一同送入炉内煅烧，利用高温下的化学反应实现脱硫。该技术适用于高温烟气脱硫处理。

四、综合脱硫工艺

脱硫脱硝除尘一体化设备

图示：

解析：该设备集成了脱硫、脱硝和除尘功能于一体，可同时处理烟气中的二氧化硫、氮氧化物和颗粒物。具有占地面积小、运行成本低等优点。

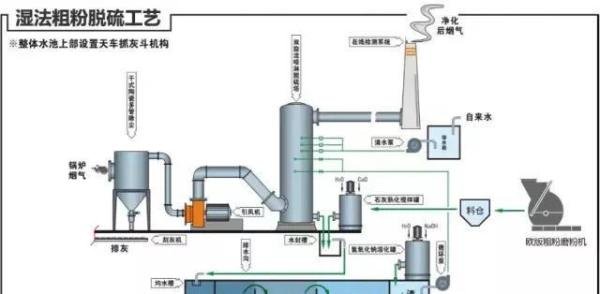

Ⅳ湿法粗粉脱硫生产流程图

图示：

解析：该流程图展示了湿法粗粉脱硫的生产过程，包括原料准备、脱硫反应、产物收集等环节。适用于处理含硫量较高的烟气。

脱硫工艺流程图

图示：

解析：该流程图综合展示了脱硫工艺的整体流程，包括烟气预处理、脱硫反应、产物处理及排放等环节。适用于不同类型的脱硫工艺。

工艺流程-双碱法脱硫系统

图示：

解析：详细展示了双碱法脱硫系统的工艺流程，包括脱硫剂制备、脱硫反应、再生及排放等环节。该技术适用于处理高硫烟气。

综上所述，各类脱硫工艺各有特点，适用于不同的烟气处理需求。在实际应用中，应根据烟气成分、处理量、排放标准等因素综合考虑选择合适的脱硫工艺。
