质量保证体系图

质量保证体系图是以保证质量为目的，明确组织各职能分工及成果评定方法的架构图。它是一个明确从产品规划、设计、制造、检查、销售，到售后的各业务阶段中，如何改进质量、保证质量的架构图。以下是质量保证体系图的详细解释及示例图：

一、质量保证体系图的核心内容

质量保证体系图主要涵盖以下几个核心阶段和职能分工：

二、质量保证体系图的益处

形成质量保证体系图对组织具有以下益处：

三、质量保证体系图示例

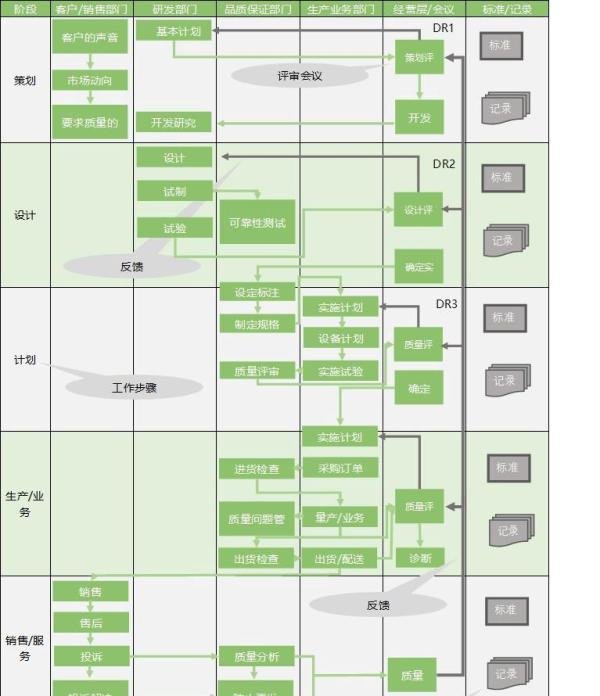

以下是一个质量保证体系图的示例（图片展示）：

四、质量保证体系图的绘制与应用

绘制步骤：

确定组织的体系架构和业务内容。

根据业务内容，划分各个阶段和部门职能。

使用流程图或架构图的形式，将各个阶段和部门职能连接起来，形成质量保证体系图。

对体系图中的各个环节进行详细说明和标注，确保清晰易懂。

应用方法：

在日常工作中，各部门应严格按照体系图中的职责和分工进行工作，确保产品质量。

当出现问题时，及时通过体系图进行定位和原因分析，制定有效的对策方案。

定期对体系图进行审查和更新，以适应组织发展和市场需求的变化。

五、总结

质量保证体系图是组织基于体系架构及业务内容绘制的增值行的流程图，它可以帮助组织提高效率、进行问题诊断/解决，并为设计开发提供有价值的输入。通过绘制和应用质量保证体系图，组织可以确保产品质量，提高客户满意度，进而实现可持续发展。
