Simone如何在AD中放置双排20针端子？
的有关信息介绍如下：在AD（Altium Designer 9）中放置双排20针端子的具体步骤如下：
打开AD软件启动Altium Designer 9，进入主界面。

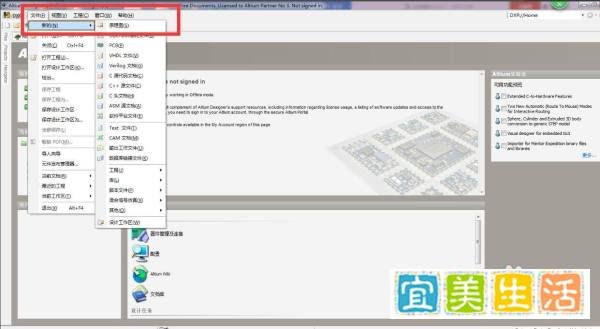

新建原理图文件依次点击菜单栏中的 文件 → 新的 → 原理图，创建一个新的原理图设计文件。

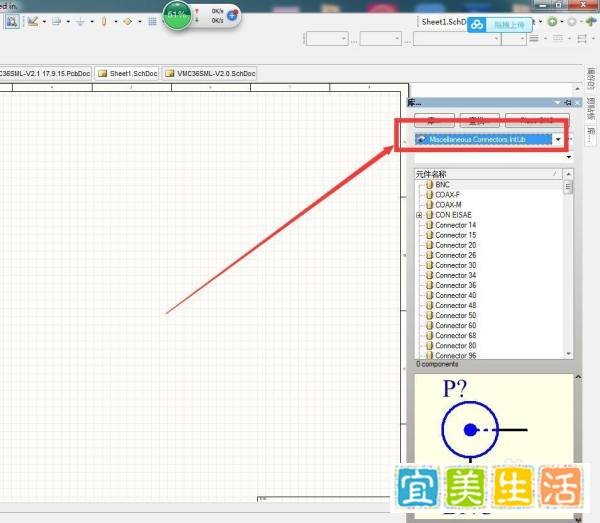

打开元件库面板在软件右侧找到 库（Libraries） 面板（若未显示，可通过顶部菜单 设计 → 添加/移除库 启用）。
搜索并选择双排20针端子

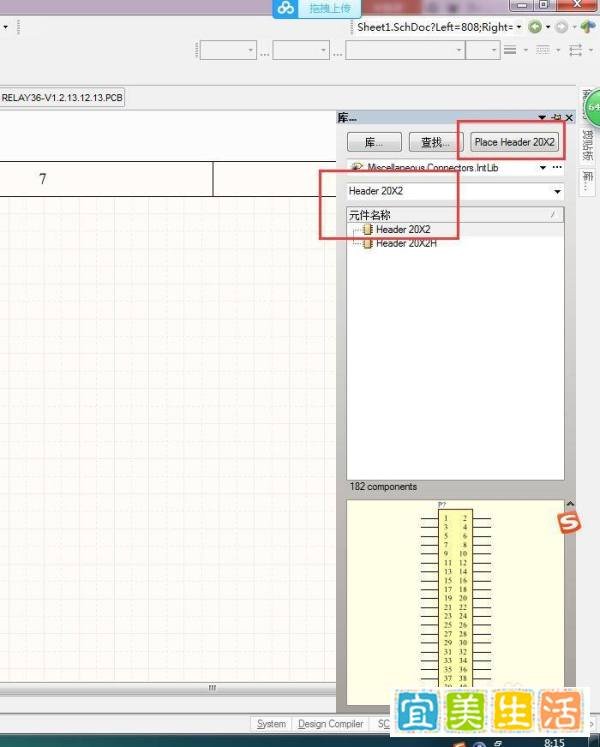

在库面板的搜索框中输入 Header 20X2（双排20针端子的常见命名）。

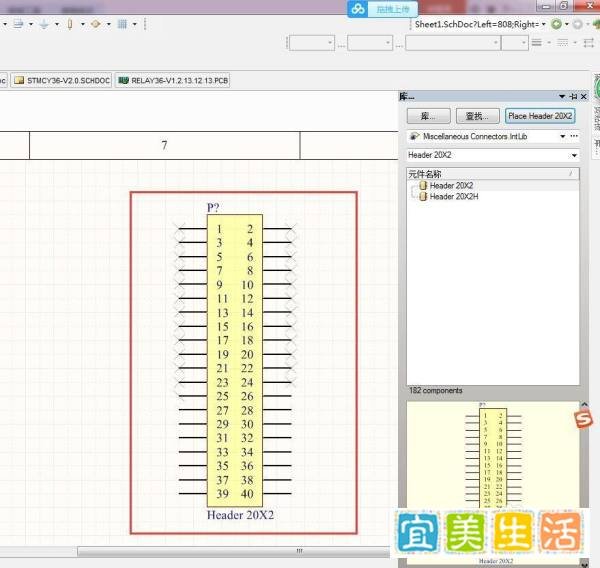

在搜索结果中找到对应元件，双击或点击 Place Header 20X2 按钮。
放置元件到原理图此时鼠标指针会附着一个活动的双排20针端子模型，移动鼠标到合适位置后单击左键确认放置。

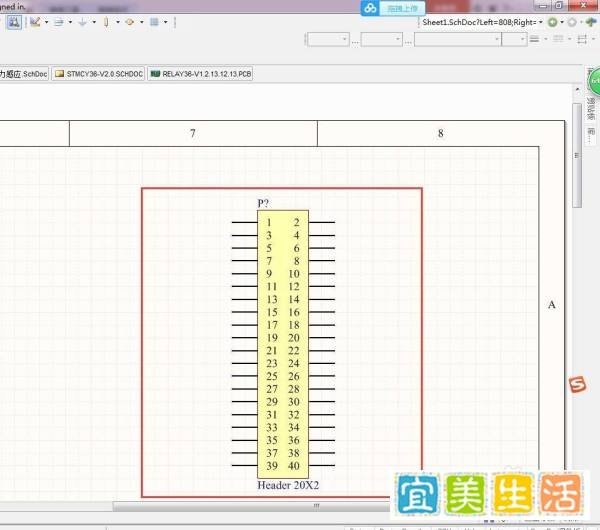

完成绘制放置后可根据需要调整元件位置（选中后拖动）或旋转方向（按空格键旋转90°）。最终效果如下：
注意事项
